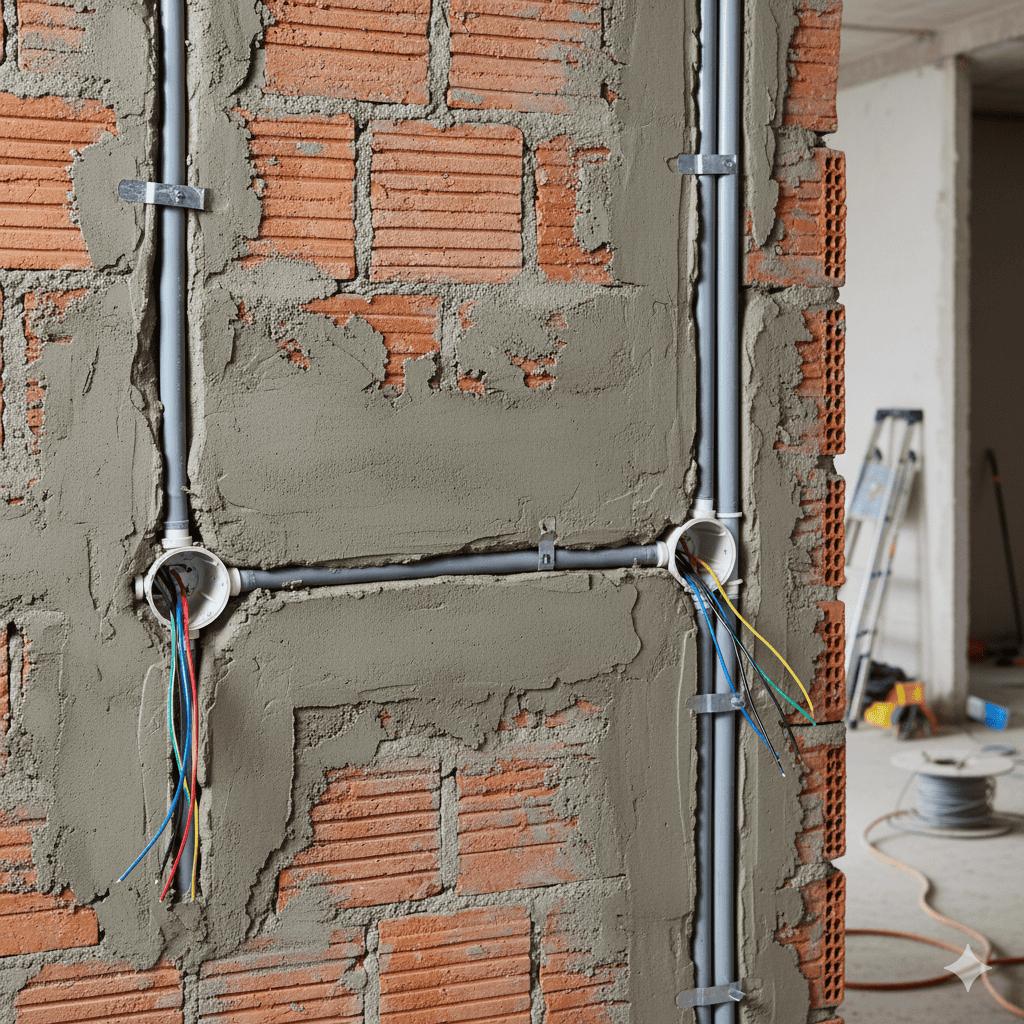

Dimensionar corretamente os eletrodutos é fundamental para a segurança, facilidade de manutenção e durabilidade das instalações elétricas. A NBR 5410 estabelece normas claras para o dimensionamento de eletrodutos, incluindo tabelas de ocupação máxima, exemplos práticos e regras para cada tipo de condutor e eletroduto. Neste artigo, você vai aprender como dimensionar eletrodutos NBR 5410 de forma simples, eficiente e em conformidade com as exigências técnicas.
O que diz a NBR 5410 sobre dimensionamento de eletrodutos?
Segundo Foxlux e Inpol Polímeros, a norma apresenta tabelas e limites:
- Não exceder a ocupação máxima do eletroduto: O interior do eletroduto nunca deve ter preenchimento excessivo para garantir dissipação térmica e facilidade de passagem/remoção dos cabos.
- Tabela de ocupação (NBR 5410):
- 1 condutor: até 53%
- 2 condutores: até 31%
- 3 ou mais condutores: até 40%
- Use sempre dados do fabricante para diâmetro externo do cabo.
Como dimensionar eletrodutos NBR 5410: passo a passo
- Liste quantos condutores passarão em cada trecho do eletroduto (incluindo fase(s), neutro(s), PE e retornos).
- Identifique a seção (mm²) e o diâmetro externo (mm) de cada cabo usando a tabela ou catálogo do fabricante.
- Calcule a área externa de cada cabo: Área = π × (diâmetro externo/2)²
- Some as áreas dos condutores presentes naquele trecho.
- Divida a soma pela taxa máxima de ocupação (por ex., para 3 cabos: área total / 0,4 = área mínima interna do eletroduto necessária).
- Escolha o eletroduto na tabela cuja área interna seja igual ou superior ao valor calculado.
Tabela prática NBR 5410: taxas máximas de ocupação de eletrodutos
| Número de condutores | Ocupação máxima do duto |
|---|---|
| 1 | 53% |
| 2 | 31% |
| 3 ou mais | 40% |
Consulte a tabela do fabricante de cabos para área externa de cada cabo e área útil do eletroduto.
Dicas de projeto e execução no dimensionamento de eletrodutos
- Inclua folgas extras para facilitar passagens e futuras ampliações
- Ajuste o comprimento para curvas: cada curva de 90° some 10-15% de folga
- Escolha material do eletroduto conforme ambiente (aço, PVC, corrugado, galvanizado)
- Evite trechos muito longos/sem caixas de passagem (máx. 15-20m)
- Prefira sempre sobredimensionar do que correr risco de violar norma
Exemplo prático: dimensionando eletroduto para circuito residencial
Situação: Trecho vai receber 3 cabos 2,5mm² (fase, neutro e terra), cada cabo diâmetro externo 4,6 mm.
- Área do cabo: π × (4,6/2)² ≈ 16,62 mm²
- Área total para 3 cabos: 3 × 16,62 = 49,86 mm²
- Área interna mínima do eletroduto: 49,86 mm² / 0,4 ≈ 124,65 mm²
- Pela tabela, eletroduto de 20 mm (área ≈ 196 mm²) atende perfeitamente.
Se houver curvas ou trechos longos, prefira eletroduto 25 mm para facilitar a passagem.
Erros mais comuns ao dimensionar eletrodutos NBR 5410
- Ignorar preenchimento máximo e “apertar” os cabos
- Desconsiderar curvas/junções, que aumentam atrito e dificultam passagem
- Não usar tabela do fabricante para diâmetro real dos cabos
- Calcular só fase e neutro, esquecendo o terra e retornos
- Não prever espaço para possíveis ampliações futuras
- Usar eletrodutos não certificados/fora do padrão
Conformidade normativa e fiscalização
- Projetos devem ser elaborados ou conferidos por profissional habilitado (CREA)
- É fundamental registrar ART e laudos de conformidade
- Documentação correta facilita aprovação na vistoria e reduz riscos legais
Dúvidas frequentes sobre dimensionamento de eletrodutos NBR 5410
- Como calcular para embutidos? Usa-se o mesmo raciocínio, mas atenção ao espaço disponível na parede/forro.
- Posso usar mesmo eletroduto para circuitos distintos? Sim, se respeitar limite e facilidade de extração/manutenção.
- Preciso recalcular se trocar bitola dos fios? Sim, mudando a seção ou capa, é necessário recalcular toda a área ocupada.
- É obrigatório usar Tabela NBR 5410? Sim, é referência nacional e exigência para aprovação em obras residenciais, comerciais e industriais.
Conclusão
Saber como dimensionar eletrodutos NBR 5410 é requisito básico em projetos elétricos profissionais e seguros. Seguir a norma evita falhas de instalação, facilita manutenção, previne sobreaquecimento e garante aprovação em vistorias. Ao dimensionar, sempre leve em conta ocupação, folgas e tabelas normativas.
Precisa de um projeto elétrico detalhado, cálculo de eletrodutos, memorial e ART? Fale com a LGL Engenharia para soluções completas em projetos elétricos, BIM e conformidade com NBR 5410.
