Instalação Elétrica Residencial Passo a Passo:
Guia Completo e Seguro
Fazer uma instalação elétrica residencial do jeito certo é uma das decisões mais importantes na construção ou reforma de uma casa. Feita com planejamento e seguindo a NBR 5410, a instalação garante segurança, economia e durabilidade por décadas. Feita errada, pode causar curto-circuito, incêndio ou choque elétrico.
Neste guia você vai ver o passo a passo completo da instalação elétrica residencial — desde o projeto até o teste final — com linguagem simples, tabelas de materiais e dicas práticas que qualquer dono de imóvel precisa conhecer.
Toda instalação elétrica residencial deve ser projetada e assinada por um Engenheiro Eletricista habilitado no CREA. A execução pode ser feita por um eletricista qualificado. Este guia é educativo — para que você entenda o processo e fiscalize cada etapa com segurança.

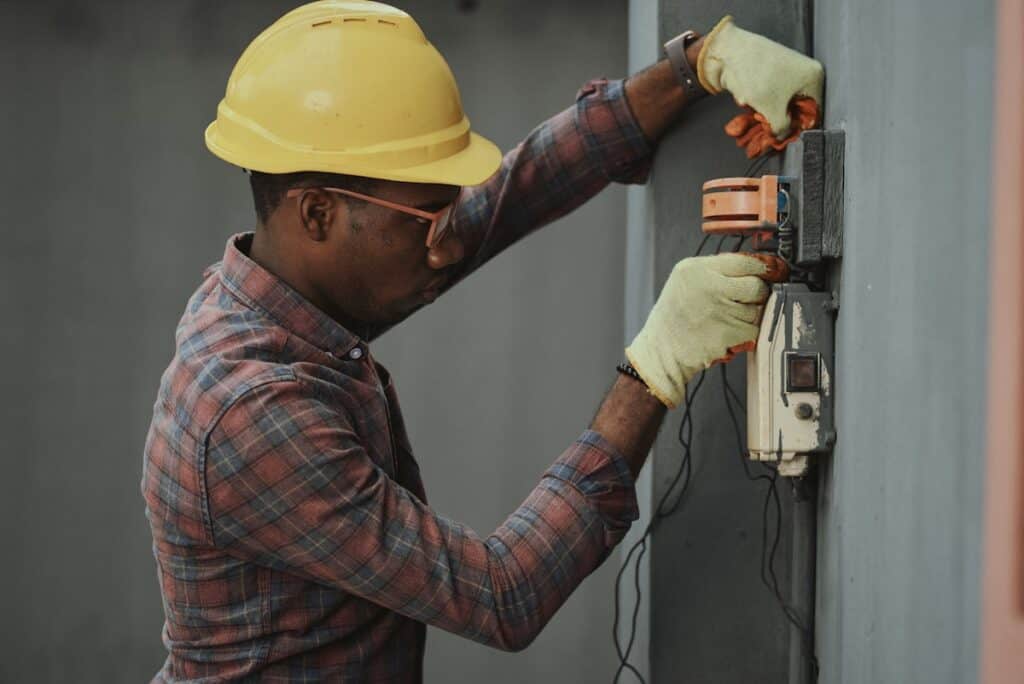

Quadro de distribuição de uma instalação elétrica residencial — o centro de toda a rede.
O que é uma instalação elétrica residencial?
A instalação elétrica residencial é o conjunto de fios, cabos, eletrodutos, tomadas, interruptores, disjuntores e dispositivos de proteção que levam energia elétrica desde o ponto de entrega da concessionária até cada ponto de luz e tomada da sua casa.
Ela é dividida em dois grandes sistemas:
- Instalação elétrica simples (para casas pequenas): circuitos bifásicos (duas fases), quadro de distribuição com poucos disjuntores, ideal para casas até 70 m².
- Instalação elétrica completa: circuitos separados por ambiente e tipo de carga, proteção diferencial (DR), DPS contra raios — indicada para casas a partir de 70 m² ou com muitos aparelhos.
O que você precisa: lista de materiais para instalação elétrica
Antes de começar qualquer instalação elétrica, separe os materiais corretos. Usar componentes subdimensionados é a principal causa de incêndios elétricos em residências.
| Material | Especificação mínima | Para que serve |
|---|---|---|
| Cabo de cobre | 1,5 mm² (iluminação) / 2,5 mm² (tomadas) | Conduzir a corrente elétrica |
| Eletroduto corrugado | Ø 20 mm mínimo | Proteger os cabos dentro das paredes |
| Disjuntor termomagnético | 10A (iluminação) / 20A (tomadas) / 32–40A (TUE) | Proteger contra sobrecarga |
| Dispositivo DR (diferencial residual) | 30 mA de sensibilidade | Proteger contra choque elétrico |
| DPS (proteção contra surtos) | Classe II, 275V | Proteger contra raios e surtos de tensão |
| Quadro de distribuição | Mínimo 12 disjuntores | Centralizar e proteger os circuitos |
| Caixas de passagem | 4×2 (interruptores/tomadas) / 4×4 (derivações) | Abrigar conexões e dispositivos |
| Conectores WAGO ou capuchões | Para bitola dos cabos utilizados | Emendar fios com segurança |
| Fita isolante autofusão | Espessura adequada | Isolar conexões expostas |
Não economize em disjuntores, DR e cabos. Esses três itens representam menos de 15% do custo total da instalação, mas são responsáveis por 100% da proteção. Economizar neles é a decisão mais cara que você pode tomar.
Instalação elétrica residencial passo a passo
Veja o processo completo dividido em etapas. Em uma casa simples (até 100 m²), uma equipe de 2 eletricistas leva entre 3 e 7 dias úteis para concluir.
Tubulação (eletrodutos) embutida nas paredes antes do reboco — etapa obrigatória na instalação elétrica residencial.
Projeto elétrico — a base de tudo
Antes de furar qualquer parede, o engenheiro eletricista elabora o projeto: planta baixa com todos os pontos de luz, tomadas, circuitos e localização do quadro de distribuição. O projeto define a bitola dos cabos, a quantidade de disjuntores e o dimensionamento do ramal de entrada.
Passagem dos eletrodutos (tubulação)
Com a obra na fase de alvenaria, os eletrodutos corrugados (tubos) são embutidos nas paredes e lajes. Nesta fase não passam os fios ainda — só os tubos. A taxa de ocupação dos cabos dentro do tubo não pode ultrapassar 40% do diâmetro interno (regra da NBR 5410).
Instalação do quadro de distribuição
O quadro é fixado em local acessível, geralmente corredor ou área de serviço, a 1,60 m de altura. Dentro dele serão instalados os disjuntores de cada circuito, o dispositivo DR (diferencial residual) e o DPS (proteção contra surtos). O quadro deve ter espaço para pelo menos 30% de expansão futura.
Passagem da fiação elétrica
Após o reboco, os cabos são passados pelos eletrodutos com auxílio de uma guia (arame de aço). Cada circuito tem sua fiação separada: azul claro para o neutro, verde/amarelo para o terra (aterramento) e cores distintas (preto, vermelho, branco) para as fases.
Conexões no quadro de distribuição
Os cabos chegam ao quadro e são conectados nos disjuntores correspondentes. O neutro vai para a barra de neutro, o terra para a barra de terra (aterramento), e as fases nos disjuntores. Nunca inverta as conexões — neutro e fase trocados causam choques e danos nos aparelhos.
Instalação de tomadas e interruptores
As tomadas são instaladas a 30 cm do piso (altura padrão) ou a 1,10 m em bancadas de cozinha. Interruptores ficam a 1,10 m do piso. Tomadas de uso específico — chuveiro, ar-condicionado, fogão — ficam próximas ao equipamento e têm circuito exclusivo com disjuntor dimensionado para a carga.
Sistema de aterramento
Hastes de cobre são cravadas no solo externo e conectadas ao barramento de terra do quadro. O aterramento é a defesa contra choques elétricos — sem ele, uma falha no isolamento de qualquer aparelho pode eletrizar metais e superfícies. É obrigatório pela NBR 5410 em toda instalação residencial.
Testes e verificação final
Com tudo instalado, o eletricista testa: tensão em todas as tomadas (127V ou 220V conforme o padrão), funcionamento do DR (botão de teste), continuidade do aterramento e ausência de curtos-circuitos. Só depois de todos os testes aprovados a instalação recebe energia definitiva.
Instalação elétrica simples para casas pequenas: o que muda?
Para uma instalação elétrica simples em casas até 60–70 m², o processo é o mesmo, mas com menos circuitos. Veja as diferenças práticas:
- Número de circuitos: uma casa pequena pode ter de 4 a 8 circuitos. Uma casa grande pode ter 15 ou mais.
- Quadro de distribuição: em casas simples, um quadro de 12 a 16 disjuntores já é suficiente.
- Bitola dos cabos: mesma regra — 1,5 mm² para luz, 2,5 mm² para tomadas, independente do tamanho da casa.
- DR obrigatório: mesmo em casas simples, o dispositivo diferencial residual (DR) é obrigatório pela NBR 5410 para proteger contra choques.
Usar o mesmo circuito para iluminação e tomadas para “economizar material”. Isso é proibido pela NBR 5410 — circuitos de iluminação devem ser separados dos circuitos de tomadas. Além de irregular, aumenta o risco de sobrecarga e incêndio.
Quanto custa uma instalação elétrica residencial?
O custo varia bastante com a metragem, número de circuitos e padrão dos materiais. Veja uma estimativa baseada em casas residenciais no Brasil em 2025:
| Tamanho da casa | Nº de circuitos | Custo estimado (mão de obra + material) |
|---|---|---|
| Até 60 m² (simples) | 4 a 8 circuitos | R$ 4.000 – R$ 8.000 |
| 60 a 150 m² | 8 a 15 circuitos | R$ 8.000 – R$ 18.000 |
| 150 a 300 m² (alto padrão) | 15 a 30 circuitos | R$ 18.000 – R$ 45.000 |
| Acima de 300 m² (com automação) | 30+ circuitos | R$ 45.000 em diante |
Esses valores incluem materiais elétricos e mão de obra, mas não incluem o projeto do engenheiro (cobrado separadamente, geralmente de R$ 1.500 a R$ 5.000 dependendo da metragem) nem a taxa de ligação da concessionária.
7 erros comuns na instalação elétrica de casa (e como evitar)
- Usar fio com bitola errada — subdimensionar os cabos é a causa número 1 de incêndios elétricos residenciais.
- Não instalar o DR (diferencial residual) — obrigatório e essencial para proteger contra choques.
- Misturar circuitos de luz e tomadas — proibido pela NBR 5410 e perigoso.
- Fazer emendas de fio sem conector adequado — emendas com fita isolante comum soltam com o tempo e causam faíscas.
- Não fazer o aterramento — sem terra, qualquer falha de isolamento vira risco de choque.
- Não prever espaço no quadro para expansão — reformas futuras exigem novos circuitos. Quadro cheio = problema caro.
- Contratar eletricista sem habilitação — além do risco técnico, anula o seguro residencial em caso de sinistro elétrico.
Perguntas frequentes sobre instalação elétrica residencial
Precisa de um projeto elétrico para sua residência?
A LGL Engenharia desenvolve projetos elétricos residenciais com metodologia BIM, compatibilização completa e entrega online. Atendemos todo o Brasil.
Solicitar orçamento →Conclusão: o que você precisa lembrar
A instalação elétrica residencial segura começa com um bom projeto, passa pela escolha correta dos materiais e termina com testes rigorosos. Os principais pontos deste guia:
- Use bitola mínima de 1,5 mm² para luz e 2,5 mm² para tomadas
- Nunca misture circuitos de iluminação e tomadas no mesmo disjuntor
- O DR (diferencial residual) é obrigatório e salva vidas
- Todo projeto exige ART de engenheiro eletricista
- A NBR 5410 é a norma que define todas as regras — exija que sua instalação siga ela
Fontes: ABNT NBR 5410:2004 — Instalações Elétricas de Baixa Tensão · ABNT NBR 5444 · ABNT NBR 14136.
