Proteção contra surtos elétricos é tão importante quanto qualquer outra medida de segurança em instalações elétricas modernas. Com o aumento de equipamentos eletrônicos sensíveis em residências e empresas, compreender como funciona essa proteção e quando ela é obrigatória é essencial para profissionais da construção civil, engenheiros eletricistas e proprietários responsáveis.

Neste artigo, você aprenderá tudo sobre proteção contra surtos elétricos, dispositivos de proteção (DPS), conformidade normativa e as melhores práticas para sua implementação.

O que é proteção contra surtos elétricos?

Proteção contra surtos elétricos refere-se ao conjunto de medidas e dispositivos destinados a proteger instalações elétricas e equipamentos contra picos de tensão transitória (surtos) de curta duração. Segundo SE Equipamentos, esses surtos podem ser causados por descargas atmosféricas diretas ou indiretas, manobras de chaveamento da rede da concessionária ou até por equipamentos de alta potência ligados e desligados subitamente.

A função da proteção contra surtos elétricos é absorver ou desdesviar essas sobretensões, impedindo que danifiquem equipamentos eletrônicos sensíveis ou criem riscos para pessoas.

Causas principais de surtos elétricos

• Descargas atmosféricas diretas: Raios que atingem estruturas diretamente, gerando correntes e sobretensões extremas
• Descargas atmosféricas indiretas: Raios próximos que induzem sobretensões nas linhas de energia
• Manobras da concessionária: Chaveamento de bancos de capacitores ou equipamentos de alta potência na rede
• Equipamentos residenciais de alta potência: Ar-condicionado, compressor de geladeira, chuveiro elétrico ligando/desligando subitamente

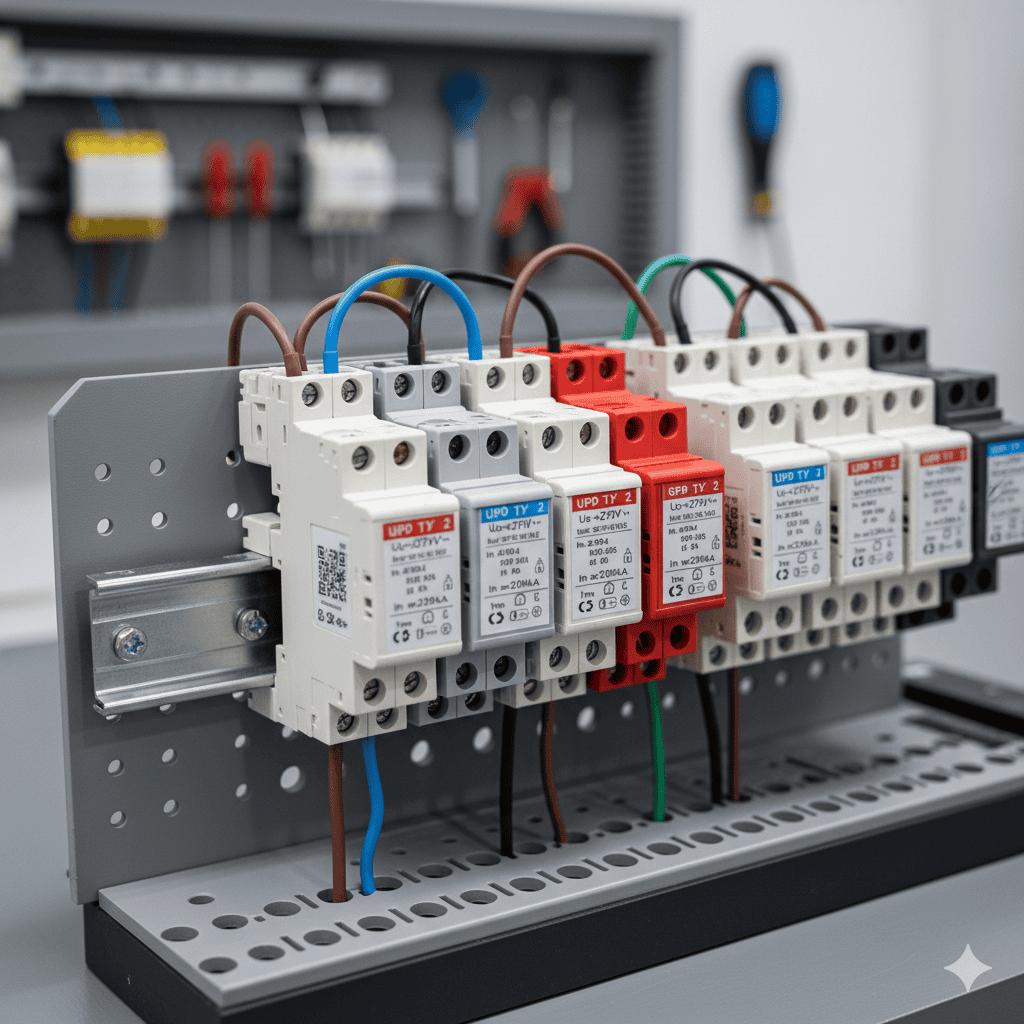

DPS: Dispositivo de Proteção Contra Surtos

O DPS (Dispositivo de Proteção Contra Surtos), também conhecido como protetor de surtos ou SPD (Surge Protection Device em inglês), é o principal componente de um sistema de proteção. Conforme Embrastec, o DPS funciona criando um caminho de baixa resistência que converte a tensão transitória do surto em corrente e a direciona para o sistema de aterramento, evitando que chegue aos equipamentos.

Como funciona um DPS?

• Em condições normais, o DPS permanece inativo, com alta impedância (resistência)
• Quando um surto atinge a tensão limite configurada, o dispositivo muda para baixa impedância
• Uma vez em baixa impedância, o DPS desvia a corrente do surto para o terra
• Após o surto passar, o DPS retorna à sua condição inativa

Tipos/Classes de DPS conforme proteção contra surtos elétricos

Existem três classes principais de proteção contra surtos elétricos, cada uma com localização, função e aplicação específicas:

DPS Classe I – Proteção Primária

• Função: Drenar correntes parciais de descargas atmosféricas diretas
• Localização: Quadro geral (QGBT) – entrada principal do sistema
• Corrente de descarga: Até 50 kA (10/350 µs)
• Indicação: Áreas rurais e periferias urbanas expostas a descargas diretas de raios

DPS Classe II – Proteção Secundária

• Função: Proteger contra correntes induzidas por descargas atmosféricas indiretas
• Localização: Quadros de subdistribuição, painéis de entrada secundária
• Corrente de descarga: Até 40 kA (8/20 µs)
• Indicação: Área urbana central e comercial

DPS Classe III – Proteção Terciária (Fina)

• Função: Proteção específica para equipamentos eletrônicos sensíveis
• Localização: Próximo aos equipamentos terminais (tomadas, painéis de dados)
• Corrente de descarga: Até 10 kA (1,2/50 µs)
• Indicação: Residências, escritórios, proteção complementar para TVs, computadores, cabos de dados

Proteção contra surtos elétricos vs. Para-raios (SPDA)

Conforme Token Engenharia, é fundamental entender que proteção contra surtos elétricos e para-raios (SPDA – Sistema de Proteção contra Descargas Atmosféricas) são complementares, mas distintos:

• Para-raios (SPDA): Capta a descarga de raios diretamente e a conduz para a terra através de hastes e condutores
• DPS (Proteção contra surtos): Protege contra sobretensões transitórias induzidas nos condutores da instalação elétrica

Ambos são necessários para proteção completa. O SPDA trata da descarga direta; o DPS, dos efeitos indiretos e transitórios.

Conformidade normativa e obrigatoriedade de proteção contra surtos

Segundo CERBRANORTE, a proteção contra surtos elétricos é exigida pela NBR 5410 item 5.4.2.1 em:

• Edificações alimentadas total ou parcialmente por linha aérea
• Áreas onde ocorrem trovoadas mais de 25 dias por ano
• Áreas com partes da instalação expostas a descargas diretas

A partir de setembro de 2025, em algumas distribuidoras, o DPS é obrigatório em todas as ligações novas e adequações de padrão.

Como escolher o DPS adequado para proteção contra surtos

• Etapa 1: Identifique a classe necessária (I, II ou III)
• Etapa 2: Determine a corrente nominal de descarga (In)
• Etapa 3: Escolha o nível de proteção (Vp) apropriado
• Etapa 4: Especifique o tecnologia (varistor, tubo de gás) conforme a aplicação
• Etapa 5: Verifique conformidade com IEC 61643-11 e NBR 5410

Aplicações práticas de proteção contra surtos elétricos

• Residencial: DPS Classe II/III em quadro de entrada + próximo a TV, computador, modem
• Comercial: DPS Classe I/II em entrada principal + equipamentos de comunicação/dados
• Industrial: DPS Classe I/II em QGBT + proteção de centros de controle e motores
• Painéis solares fotovoltaicos: DPS específico para proteção de inversores e sistemas DC/AC

Benefícios de implementar proteção contra surtos elétricos

• Proteção de equipamentos: Evita queima de TVs, computadores, impressoras, electrodomésticos
• Redução de custos: Eliminates gastos com reparos e reposição de equipamentos
• Segurança de pessoas: Reduz risco de choque elétrico e incêndios
• Conformidade legal: Atende NBR 5410 e outras normas, facilitando aprovação de projetos
• Valorização do imóvel: Instalação com proteção completa eleva valor no mercado

Dúvidas frequentes sobre proteção contra surtos elétricos

• DPS é realmente obrigatório na minha residência?
  Depende de sua localização. Se a área tem mais de 25 dias de trovoadas por ano e/ ligação aérea, sim. Recomenda-se sempre instalar.
• Quanto custa instalar proteção contra surtos?
  Um DPS Classe II custa entre R$ 50-200 dependendo de marca/capacidade. Mão de obra: R$ 50-150.
• DPS precisa de manutenção?
  Sim, verifique indicador de status. Se acionou várias vezes, substitua. Vida útil: 5-10 anos.
• Pode instalar DPS em qualquer lugar do quadro?
  Não. Classe I na entrada principal, Classe II em subdistribuição, Classe III próximo aos equipamentos.

Conclusão

A proteção contra surtos elétricos é investimento essencial e muitas vezes obrigatório conforme NBR 5410. Implementar corretamente garante segurança de pessoas, preserva equipamentos eletrônicos valiosos e oferece conformidade normativa.

Se você está realizando projeto elétrico residencial, comercial ou industrial, não deixe de incluir proteção contra surtos em sua especificação. Fale com a LGL Engenharia para projetos completos, conformes à NBR 5410, NBR 5419 e com especificação adequada de DPS e sistema de aterramento para máxima proteção e segurança.
