Entender a diferença entre DR e DPS é fundamental para garantir a máxima segurança em projetos elétricos residenciais, comerciais e industriais. Esses dispositivos são exigidos pela NBR 5410 e oferecem níveis complementares de proteção, agindo contra riscos distintos que podem comprometer equipamentos, edificações e especialmente a vida humana.
Neste artigo, você vai descobrir o que é DR, o que é DPS, como cada um funciona, quando utilizar e as melhores práticas de instalação.
O que é DR e como funciona?
O DR (Dispositivo Diferencial Residual) é um equipamento de proteção destinado a detectar fugas de corrente (corrente residuais) e desligar automaticamente o circuito elétrico em milissegundos. Sua principal missão é proteger pessoas e animais contra choques elétricos que podem ser fatais, além de evitar incêndios por falhas de isolamento. Segundo a Casa do Eletricista RS, os DR devem ser instalados nos circuitos conforme exigência da NBR 5410, especialmente em áreas molhadas (banheiros, cozinhas, áreas externas).
- Protege: vidas (pessoas e animais) e edificações contra incêndios por fuga de corrente
- Atuação: desliga automaticamente o circuito quando detecta fuga acima de valor nominal (geralmente 30mA)
- Tipos: DR para proteção de pessoas (30mA), DR para proteção patrimonial (100–300mA)
- Instalação: em série com o disjuntor nos quadros de distribuição
O que é DPS e como funciona?
O DPS (Dispositivo de Proteção contra Surtos) tem função completamente distinta: protege aparelhos, equipamentos e instalações contra sobretensões transitórias, que podem ser causadas por raios, manobras na rede ou picos de tensão provenientes da concessionária ou de grandes cargas. De acordo com Faraday, o DPS desvia os surtos diretamente para o aterramento, evitando que cheguem aos equipamentos sensíveis.
- Protege: equipamentos, aparelhos eletrônicos, edifícios contra danos por sobretensão
- Atuação: desvia a corrente de surto para o terra, impedindo acesso ao equipamento
- Tipos: Classe I (raio direto), Classe II (descargas indiretas), Classe III (proteção fina para eletrônicos)
- Instalação: geralmente antes do DR no quadro, ligado entre fase e terra
Diferença entre DR e DPS
| Critério | DR | DPS |
|---|---|---|
| Protege | Pessoas, animais, edifícios (fuga de corrente) | Equipamentos, instalações contra surtos de tensão |
| Função principal | Interromper circuito em caso de fuga | Desviar sobretensão para o terra |
| Tempo de resposta | Milissegundos | Nanosegundos |
| Obrigatoriedade | Sim, áreas molhadas e externas (NBR 5410) | Sim, em áreas com risco de surtos ou equipamentos sensíveis |
| Aplicações | Residências, prédios, indústrias | Residências, prédios, indústria, eletrônica |
| Norma principal | NBR 5410 | NBR 5410 / IEC 61643 |
Como utilizar DR e DPS juntos em projetos elétricos
- Instale o DPS próximo à entrada da instalação, antes do DR, garantindo proteção máxima a equipamentos;
- O DR deve proteger áreas de uso humano, em especial onde se exige alta sensibilidade (banheiros, cozinhas, áreas externas e tomadas gerais);
- Os dois dispositivos atuam de forma complementar e muitas vezes são exigidos simultaneamente na NBR 5410;
- Faça testes regulares no DR (botão T) e verifique o funcionamento dos DPS conforme instrução do fabricante.

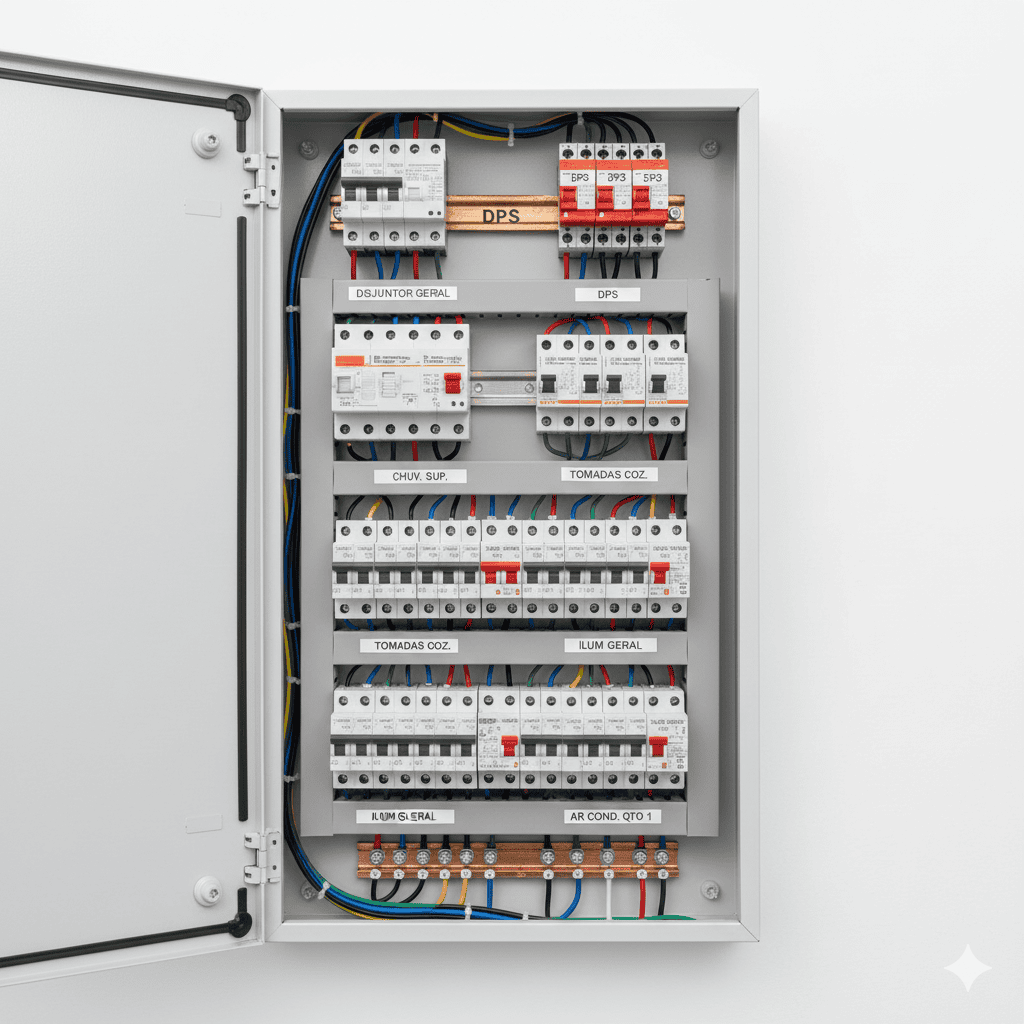

Sequência sugerida: disjuntor principal > DPS > DR > disjuntores dos circuitos específicos.
Veja exemplos práticos em Espaço da Elétrica e orientações de instalação no Archote Junior.
FAQ – Dúvidas frequentes
- DR é obrigatório em todas as residências? Sim, principalmente nos circuitos que alimentam áreas molhadas (NBR 5410).
- DPS protege contra raios? Sim, DPS Classe I, II desviam sobretensões atmosféricas.
- DR protege contra surtos? Não, DR não protege equipamentos contra sobretensão.
- DPS protege pessoas? Não, DPS protege apenas equipamentos contra sobretensões.
- Posso instalar apenas um dos dispositivos? Não é recomendado, pois têm funções complementares e independentes.
- Como testar o DR? Pressione o botão T regularmente (mensalmente).
- Como testar o DPS? Indicador visual: verde (OK), vermelho (trocar); ou conforme orientação do fabricante.
Conclusão
A diferença entre DR e DPS é clara: o DR protege vidas e edificações contra choques, enquanto o DPS protege equipamentos e instalações contra danos por sobretensão. Aplicar os dois dispositivos em conjunto, conforme as exigências da NBR 5410 e das boas práticas de engenharia, eleva exponencialmente a segurança e a confiabilidade elétrica.
Quer saber como proteger seu projeto elétrico com DR e DPS corretamente e de forma normatizada? Consulte os especialistas da LGL Engenharia e tenha a máxima qualidade, segurança e conformidade técnica em suas obras.
