Tipos de Aterramento Elétrico: TT, TN-S e TN-C explicados com a NBR 5410

Compreender os tipos de aterramento NBR 5410 é fundamental para qualquer profissional que trabalhe com projeto, instalação ou manutenção de sistemas elétricos. A escolha correta do esquema de aterramento impacta diretamente na segurança de pessoas, na proteção de equipamentos e na conformidade com normas técnicas. Este artigo explora em detalhes os principais esquemas de aterramento definidos pela norma brasileira ABNT NBR 5410.

O que é esquema de aterramento?

Um esquema de aterramento define a forma como o neutro da alimentação e as massas (partes metálicas) de uma instalação elétrica estão conectados à terra. Conforme Sonata Engenharia, essa definição determina como funcionam as proteções contra choques elétricos, como se comporta o circuito em caso de falhas de isolamento e qual nível de segurança é oferecido à instalação.

Os objetivos principais de um esquema de aterramento são:

Proteção de pessoas: Reduzir risco de choques elétricos fatais
Proteção de equipamentos: Garantir funcionamento seguro de dispositivos
Atuação de proteções: Permitir funcionamento correto de DR e disjuntores
Equipotencialização: Manter em mesmo potencial elétrico partes metálicas

Codificação dos esquemas de aterramento conforme NBR 5410

Conforme Adolpho Eletricista, a nomenclatura dos tipos de aterramento NBR 5410 segue um padrão de letras que indica características específicas:

1ª letra – Situação do neutro em relação à terra:
- T = Um ponto diretamente aterrado
- I = Isolação de todas as partes vivas da terra (ou aterrado por impedância elevada)
2ª letra – Situação das massas em relação à terra:
- T = Massas diretamente aterradas, independente do aterramento da alimentação
- N = Massas ligadas ao ponto aterrado da alimentação (normalmente o neutro)
Letras adicionais (se existirem) – Disposição do neutro e proteção:
- S = Funções de neutro e proteção em condutores distintos (separados)
- C = Funções de neutro e proteção no mesmo condutor (PEN)

Tipos de aterramento NBR 5410: esquema TN (e variações)

O esquema TN é caracterizado por ter um ponto da alimentação diretamente aterrado. As massas da instalação são conectadas a esse ponto através de condutores de proteção. Existem três variações principais:

TN-S: Neutro e proteção em condutores distintos

Característica: O condutor neutro (N) e o condutor de proteção (PE) são separados em toda a instalação
Funcionamento: O neutro é aterrado na origem, e cada massa é conectada a um PE distinto
Vantagem: Máxima segurança contra choques, fácil funcionamento de DR
Desvantagem: Requer mais condutores (custo maior)
Aplicação: Novas instalações residenciais, comerciais, hospitais, escolas
Recomendação: Preferido para instalações residenciais modernas

TN-C: Neutro e proteção no mesmo condutor

Característica: Um único condutor (PEN) desempenha ambas as funções de neutro e proteção
Funcionamento: O PEN é aterrado na origem e ligado simultaneamente às massas e ao neutro
Vantagem: Economia de condutores (custo menor)
Desvantagem: Menos seguro, incompatível com DR tradicional, risco em quebra de PEN
Aplicação: Instalações industriais antigas, áreas rurais com restrições
Recomendação: Desencorajado em novas instalações

TN-C-S: Combinação de TN-C e TN-S

Característica: A instalação começa como TN-C e, em um ponto específico, separa-se em TN-S
Funcionamento: PEN até um ponto chamado “ponto de divisão”, após o qual neutro e PE são separados
Vantagem: Equilíbrio entre economia e segurança
Desvantagem: Mais complexo na execução, exige pontos de divisão bem definidos
Aplicação: Áreas comerciais e industriais em retrofit
Recomendação: Alternativa quando TN-S não for viável

Tipos de aterramento NBR 5410: esquema TT

Conforme Elevara Academy, no esquema TT, o neutro da alimentação é diretamente aterrado na origem, mas as massas da instalação possuem seu próprio eletrodo de aterramento, independente do neutro.

Característica: Terra e neutro separados desde a origem (dois eletrodos distintos)
Funcionamento: Em caso de falta, corrente circula pelo eletrodo de terra local
Vantagem: Seguro, requer DR obrigatoriamente, aplicável em áreas rurais
Desvantagem: Exige eletrodo local de boa qualidade, maior resistência de terra
Aplicação: Recomendado para residências, especialmente em áreas rurais
Recomendação: Primeira escolha quando não houver condutor de proteção da concessionária

Tipos de aterramento NBR 5410: esquema IT

O esquema IT é pouco comum no Brasil, mas importante para conhecimento técnico completo.

Característica: Nenhum ponto da alimentação é diretamente aterrado (isolado ou aterrado por impedância elevada)
Funcionamento: Em caso de uma falta, não há circulação significativa de corrente
Vantagem: Continuidade de serviço mesmo com uma falta
Desvantagem: Requer monitoramento contínuo de isolação, complexo, custoso
Aplicação: Hospitais, centros de dados, aplicações especiais onde interrupção é crítica
Recomendação: Uso especializado, fora do escopo residencial comum

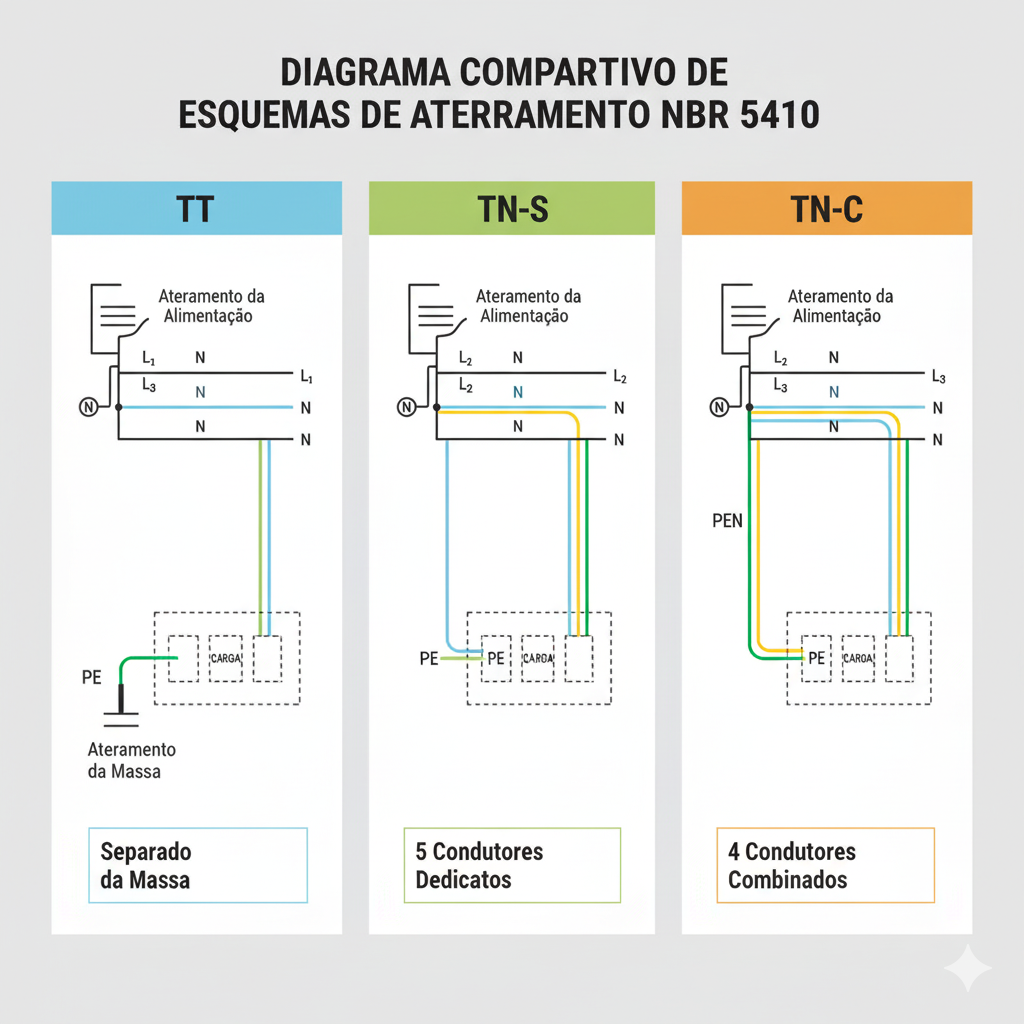

Comparação entre tipos de aterramento NBR 5410

Aspecto	TN-S	TN-C	TT	IT
Neutro aterrado?	Sim	Sim	Sim	Não/Impedância
Massas aterradas?	Sim (PE)	Sim (PEN)	Sim (eletrodo local)	Sim (eletrodo local)
Condutores N e PE	Separados	Combinados	Separados	Separados
Segurança	Alta	Média	Alta	Muito Alta
Custo	Médio-Alto	Baixo	Médio	Muito Alto
Compatibilidade DR	Excelente	Limitada	Obrigatória	Especial
Aplicação	Residencial (novo)	Industrial (velho)	Rural/Residencial	Especial

Qual tipo de aterramento é melhor para instalação residencial?

Conforme Pablo Guimarães, a recomendação técnica para instalação residencial é:

Primeira opção: TN-S (se houver condutor de proteção da concessionária)
Segunda opção: TT (se não houver PE vindo da concessionária)
Terceira opção: TN-C-S (em reformas, como transição)
Não recomendado: TN-C (obsoleto para novas residências), IT (desnecessariamente complexo)

Conformidade normativa e legislação sobre tipos de aterramento NBR 5410

Obrigatoriedade: Todo projeto elétrico novo deve definir e respeitar um dos esquemas
Localidades específicas: Algumas distribuidoras definem qual esquema é permitido em sua rede
Retrofit: Instalações antigas podem manter esquema original, mas adequações devem seguir novas normas
Documentação: Todo projeto deve indicar claramente qual tipo de aterramento foi adotado

Dúvidas frequentes sobre tipos de aterramento NBR 5410

Posso usar TT em condomínio urbano? Raramente, pois o condomínio geralmente tem acesso ao PE da concessionária. Use TN-S.
Se tenho TN-C, preciso trocar para TN-S? Em reformas significativas, sim. Consulte sua concessionária e engenheiro responsável.
O que fazer se não sei qual esquema a casa tem? Contrate eletricista qualificado para inspecionar e documentar.
TN-S precisa de DR? Não obrigatório, mas altamente recomendado por segurança.
Qual é o custo de trocar TN-C para TN-S? Depende do tamanho da instalação, mas é significativo. Considere reforma elétrica completa.

Conclusão

Os tipos de aterramento NBR 5410 (TT, TN-S, TN-C) definem a segurança, a eficiência e a conformidade técnica de qualquer instalação elétrica. Escolher o esquema correto é responsabilidade de todo profissional que trabalha com projetos. Para residências novas, TN-S é a escolha preferida quando disponível; para áreas rurais ou sem acesso ao PE da concessionária, TT é a alternativa segura.
